Trục Vít Me Là Gì? Cấu Tạo, Nguyên Lý Và Ứng Dụng Trong Máy CNC

Trục vít me (Ball Screw) là một bộ phận truyền động cơ khí có vai trò quan trọng trong các hệ thống máy CNC, robot và thiết bị tự động hóa. Cơ cấu này giúp chuyển đổi chuyển động quay thành chuyển động tịnh tiến với độ chính xác và hiệu suất rất cao nhờ sử dụng các viên bi lăn giữa trục ren và đai ốc, giảm thiểu ma sát tối đa. Nhờ khả năng truyền động mượt mà, ổn định và độ lặp lại chính xác, trục vít me được xem là “trái tim” của nhiều thiết bị cơ khí hiện đại. Việc hiểu rõ cấu tạo, nguyên lý hoạt động và ứng dụng của trục vít me không chỉ giúp kỹ sư thiết kế tối ưu hệ thống mà còn nâng cao hiệu suất, độ bền và độ chính xác trong quá trình vận hành máy móc công nghiệp.

1. Khái niệm trục vít me (Ball Screw là gì?)

Trục vít me (tiếng Anh: Ball Screw) là một thiết bị cơ khí dùng để chuyển đổi chuyển động quay thành chuyển động tịnh tiến với độ chính xác và hiệu suất rất cao.
Trục vít me được cấu tạo bởi một trục ren, một đai ốc và các viên bi thép (ball bearings) nằm giữa hai bộ phận này.

Khi trục ren quay, các viên bi di chuyển dọc theo rãnh ren, giúp đai ốc dịch chuyển tuyến tính dọc theo trục với ma sát cực thấp, mang lại chuyển động mượt và chính xác vượt trội.
Đây là bộ phận truyền động chính xác cao được ứng dụng rộng rãi trong máy CNC, robot, thiết bị y tế và hệ thống hàng không.

2. Nguyên lý hoạt động của trục vít me

Tương tự như khi vặn một đai ốc trên bu lông, trục vít me hoạt động bằng cách biến chuyển động quay thành chuyển động tịnh tiến.
Tuy nhiên, điểm khác biệt là thay vì ma sát trượt, hệ thống này dùng bi lăn trong rãnh ren – giúp giảm ma sát đáng kể và tăng hiệu suất truyền động.

Các viên bi thép lăn tuần hoàn liên tục trong lòng đai ốc, được dẫn hướng trở lại bằng hệ thống hồi bi (ball return system), tạo nên chu trình khép kín cho phép vận hành liên tục, ổn định, không kẹt bi.
Hệ thống phớt chắn (wiper seals) ở hai đầu giúp ngăn bụi, bảo vệ bi và ren, đảm bảo độ chính xác và tuổi thọ lâu dài.

3. So sánh: Lead Screw và Ball Screw

Tóm lại:
Lead Screw phù hợp với các ứng dụng đơn giản, tải vừa, yêu cầu độ chính xác trung bình.
Ball Screw được ưu tiên sử dụng trong máy công cụ, hệ thống tự động và robot công nghiệp cần độ chính xác cao.

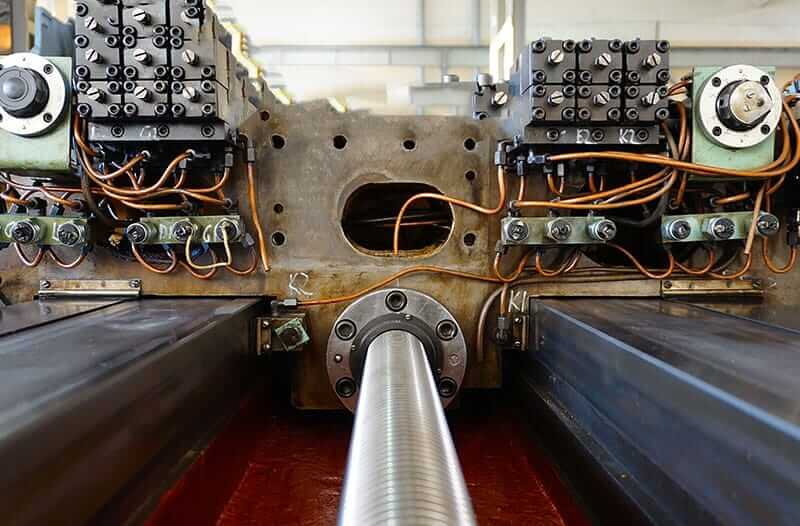

4. Ứng dụng của trục vít me

Trục vít me được ứng dụng trong nhiều lĩnh vực công nghiệp và công nghệ cao:

• Máy CNC, máy phay, máy tiện: truyền chuyển động tuyến tính chính xác giữa động cơ servo và bàn trượt.

• Robot công nghiệp: điều khiển cánh tay robot, khớp nối di chuyển.

• Hàng không: điều khiển cánh lái, chốt hạ càng, truyền động cơ cấu chính xác.

• Thiết bị y tế: robot phẫu thuật, bàn nâng, máy chụp MRI, CT.

• Ngành ô tô: dây chuyền hàn robot, lắp ráp tự động, cơ cấu nâng.

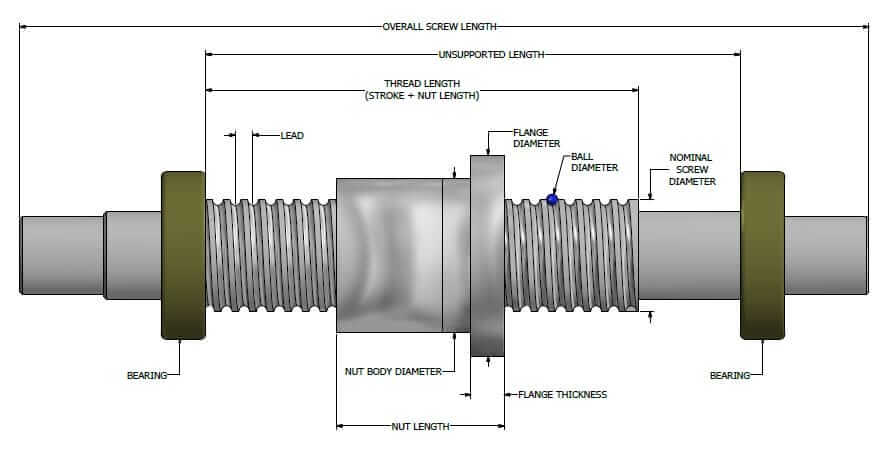

5. Cấu tạo của trục vít me

Một bộ trục vít me (Ball Screw Assembly) gồm các thành phần chính:

• Trục ren (Threaded Shaft): Lõi chính của vít me, thường làm bằng thép hợp kim chịu lực, tiện ren bi chính xác cao.

• Đai ốc (Nut): Chứa các viên bi tuần hoàn, giúp chuyển động tịnh tiến êm và ổn định.

• Bi lăn (Ball Bearings): Các viên bi thép hoặc gốm, di chuyển trong rãnh ren giữa trục và đai ốc, giúp giảm ma sát và mài mòn.

• Gối đỡ và ổ bi (End Supports): Cố định hai đầu trục, hạn chế rung động và sai lệch khi làm việc ở tốc độ cao.

• Hệ thống hồi bi (Ball Return System): Dẫn hướng các viên bi quay vòng trong đai ốc để hoạt động liên tục.


6. Ưu điểm của trục vít me

• Ma sát thấp, hiệu suất truyền động cao hơn 90%.

• Độ chính xác dịch chuyển ±0.01 mm.

• Tuổi thọ dài, chịu tải tốt.

• Vận hành êm, không rung.

• Bảo trì đơn giản, dễ dàng lắp đặt.


7. Bản vẽ và thông số kỹ thuật trục vít me

Bản vẽ kỹ thuật trục vít me thường thể hiện:

• Đường kính trục (φ), bước ren (pitch), chiều dài tổng thể (L).

• Loại đầu trục: BK/BF, FK/FF, EK/EF.

• Kiểu đai ốc: đơn, đôi, có preload.

• Loại bi: tiêu chuẩn hoặc chống mài mòn (anti-backlash).


Thông số này giúp kỹ sư lựa chọn loại trục vít me phù hợp với từng loại máy và yêu cầu kỹ thuật cụ thể, đảm bảo hiệu suất vận hành tối ưu.

8. Kết luận

Trục vít me là một trong những cơ cấu truyền động quan trọng nhất trong lĩnh vực cơ khí chính xác.
Nhờ khả năng biến chuyển động quay thành chuyển động tịnh tiến với độ chính xác cao, ma sát thấp và tuổi thọ dài, vít me được ứng dụng rộng rãi trong máy CNC, robot và nhiều thiết bị công nghiệp hiện đại.

Việc hiểu rõ cấu tạo, nguyên lý và đặc điểm của trục vít me giúp kỹ sư cơ khí tối ưu thiết kế, nâng cao độ chính xác và hiệu suất làm việc của hệ thống máy móc.
