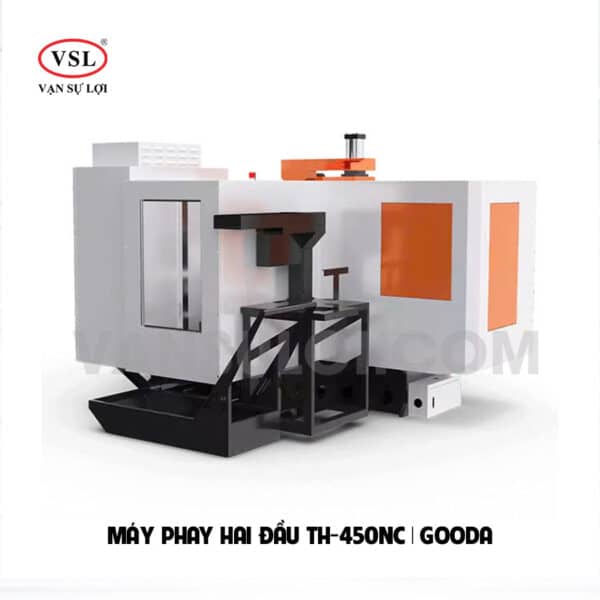

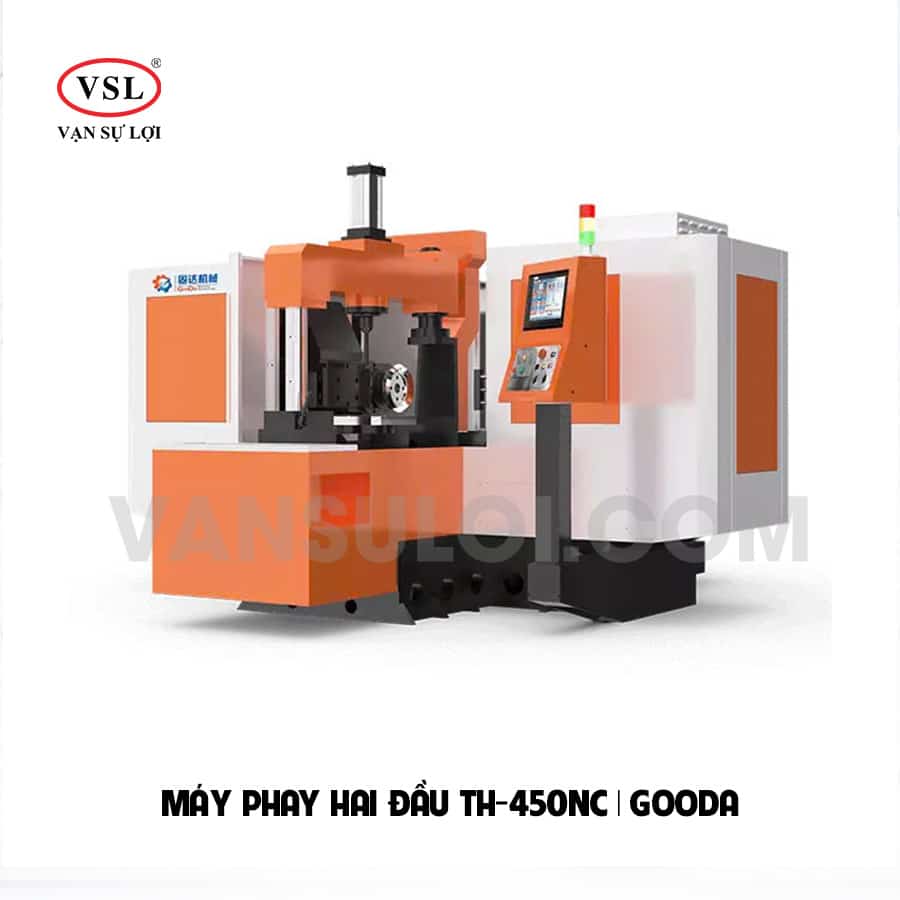

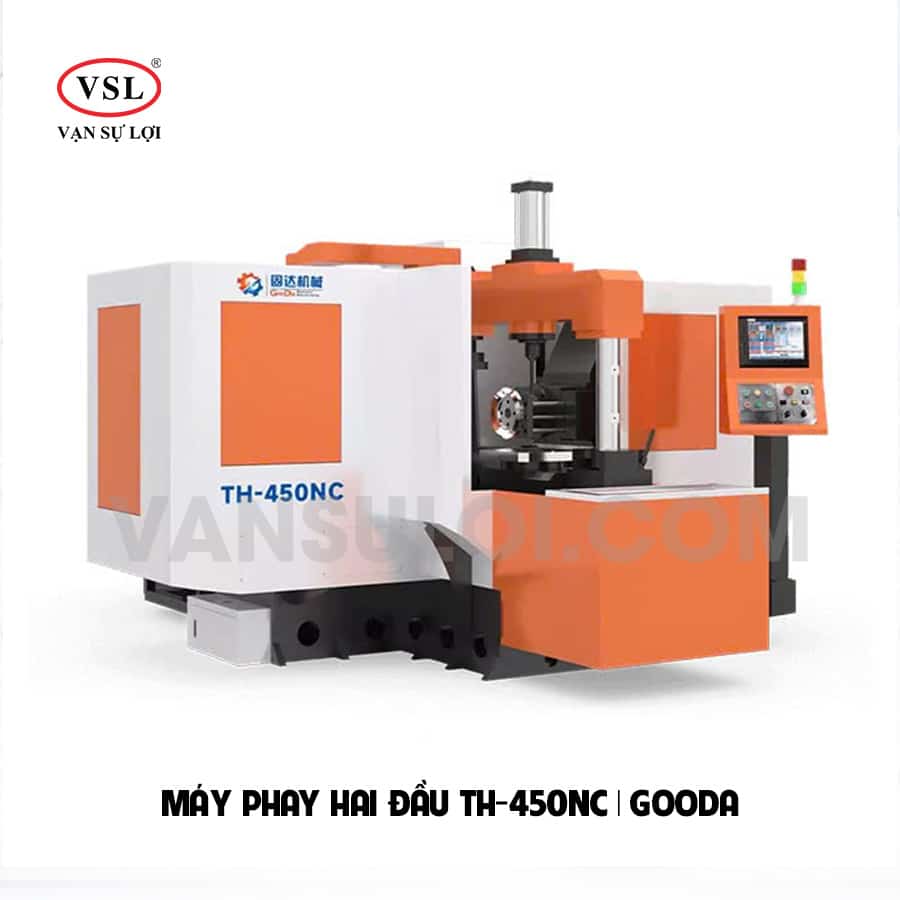

Giới thiệu dòng máy phay hai đầu TH-450NC
Tính năng nổi bật:
- Kẹp nhanh: Tốc độ tiến dao và tốc độ cắt siêu cao.
- Gia công tự động: Phay đồng thời 4 mặt chỉ trong 1 lần gá phôi.
- Độ chính xác cao: Đảm bảo dung sai nghiêm ngặt về độ vuông góc và song song.
Chức năng chính:
- Máy được trang bị hệ thống CNC phát triển riêng, chỉ cần nhập dữ liệu để máy tự động định vị, đo lường, xoay và gia công.
- Hệ thống thông minh cao, vận hành đơn giản, hoàn thành cả phay thô và tinh ở 4 mặt của phôi. Có thể vát mép đồng thời khi cần thiết, đạt hiệu quả cao và độ chính xác cao.
Dòng máy phay hai đầu GooDa TH-450NC:
- Tùy chọn hệ điều khiển số, kết cấu khung cứng vững dạng cổng.
- Phay tinh tự động 4 mặt, phù hợp gia công hàng loạt.
- Hiệu suất cao, độ chính xác cao, lý tưởng để gia công phôi kim loại nhỏ.
- Thiết kế máy nhỏ gọn, tiết kiệm diện tích.
- Khả năng gia công: phạm vi cắt 20–450mm, đường kính dao φ200mm.
Dòng máy GooDa TH-450NCA:
- Hộp trục chính dạng bánh răng, mô-tơ trục chính mô-men xoắn cao.
- Phù hợp cả cắt thô và cắt tinh.
- Kết cấu dạng cổng cứng vững, hệ thống điều khiển số tùy chọn.
- Thiết kế nhỏ gọn, tiết kiệm không gian.
- Hiệu suất và độ chính xác cao, lý tưởng cho gia công phôi kim loại nhỏ.
- Phạm vi cắt 20–450mm, đường kính dao φ200mm.
Thông số cắt:
| Model máy | Vật liệu gia công | Đường kính dao | Số lưỡi cắt | Bề rộng cắt | Độ sâu cắt (1 phía) |
| TH-450NC/NCA | S45C | 200mm | 10 lưỡi | 190mm | 1.5–2mm |
Tính năng nâng cao:
- Phay 4 mặt: chỉ trong 1 lần gá, nâng cao hiệu quả, giảm chi phí và thời gian thiết lập.
- Vát mép tự động
- Trục chính tùy chọn
- Hệ thống điều khiển tùy chọn
- Mâm xoay tự động: mâm xoay không cần rút dao.
- Chính xác cao: đảm bảo dung sai độ vuông góc và song song nghiêm ngặt.
Chức năng máy tiêu chuẩn và tùy chọn:
Tiêu chuẩn:
- Hệ thống đo phôi
- Định vị tự động
- Phay 4 mặt trong 1 lần gá
- Khôi phục chế độ gia công sau khi mất điện
- Tiến dao nhanh
- Tùy chỉnh kích thước gia công trong quá trình hoạt động
- Điều khiển bằng cảm biến tín hiệu, phản hồi nhanh
- Tự động điều chỉnh kích thước
- Bù mòn dao tự động
- Gia công lại sản phẩm sau kiểm tra
- Bàn xoay trực tiếp không cần rút dao
- Gia công trực tiếp (kèm mâm xoay định vị điều khiển bằng servo)
- Nhiều phương pháp gia công linh hoạt
- Thiết lập sẵn kích thước phôi
Tùy chọn:
- Hệ điều khiển CNC: FANUC / SIEMENS / MITSUBISHI
- Đo lường trực tuyến
- Căn tâm tự động (không cần bàn định vị servo)
- Căn tâm chính xác với tốc độ tiến dao đồng đều
- Kiểm tra tự động sau khi gia công
Thông số kỹ thuật dòng TH-450:
| Hạng mục | TH-450NC | TH-450NCA | Đơn vị |
| Số trục | 4 | 4 | / |
| Khả năng gia công | 2*2 | 2*2 | mm |
| Kích thước cắt | 20–450 | 20–450 | mm |
| Bề rộng cắt | 190 | 190 | mm |
| Bàn máy – Kích thước làm việc | 330×330 | 330×330 | mm |
| Tải trọng tối đa | 400 | 400 | kg |
| Đường kính dao | 200 | 200 | mm |
| Tốc độ trục chính | 50–500 | 50–500 | vòng/phút |
| Động cơ trục chính | 2×11 | 2×15 | kW |
| Tốc độ tiến trục X/Y/Z | 8000/8000/6000 | 8000/8000/6000 | mm/phút |
| Độ vuông góc | 0.02 | 0.02 | mm |
| Độ chính xác kích thước | 0.02 | 0.02 | mm |
| Trọng lượng máy (xấp xỉ) | ~6400 | ~6800 | kg |
| Kích thước máy (W×L×H) | 3050×3400×2100 | 3050×3400×2100 | mm |
